Power Delivery e Quick Charge são normas para a troca de informações entre o carregador (carregador de smartphone, carregador de portátil, banco de energia) e o próprio dispositivo. O dispositivo que recebe energia diz ao dispositivo que dá energia que voltagem precisa para carregar.

Um pouco sobre o que eram o Power Delivery e o Quick Charge quando o primeiro USB foi inventado, tinha apenas quatro pinos e foi concebido para transferir informação e energia para um dispositivo que está ligado ao USB. Suporte USB na especificação original corrente 0,5A e voltagem 5V; a carga começou a aumentar na corrente subsequente, e podia-se encontrar portas com uma corrente de 1A ou mesmo 2A.

Mas os fabricantes de telefones e computadores melhoraram o equipamento, e a capacidade de carregar rapidamente um telefone ou portátil apareceu. Mas o USB de 5V não pôde proporcionar um carregamento rápido. Com baixa voltagem, e correntes muito altas, as portas derreteriam a partir da corrente alta.

Tornou-se claro que era necessário aumentar a tensão de carga com menos corrente.

Tomemos o exemplo de o seu telefone poder carregar rapidamente a partir de um carregador de 18W. Com uma tensão de carga de 5 volts, a corrente que circula através do fio seria de 3,6A. Mas se o seu telefone suportar uma carga rápida de 12V, a corrente seria apenas 1,5A. Portanto, os computadores portáteis são carregados principalmente com 20-48 volts. Mas como se determina que voltagem carregar o telefone a 5V ou 12V? Aqui estão as novas portas USB tipo C e Lightning da Apple, que começaram a suportar a transferência de informação para a voltagem do carregador que o carregador precisa de entregar. Foi assim que surgiram as normas de transferência de energia para dispositivos, Power Delivery e Quick Charge.

Entrega de energia vs Carga rápida

Entrega de energia e Carga rápida diferem apenas no protocolo de comunicação e no algoritmo de carga. E começando com a Carga Rápida 4 são compatíveis com a Entrega de Energia.

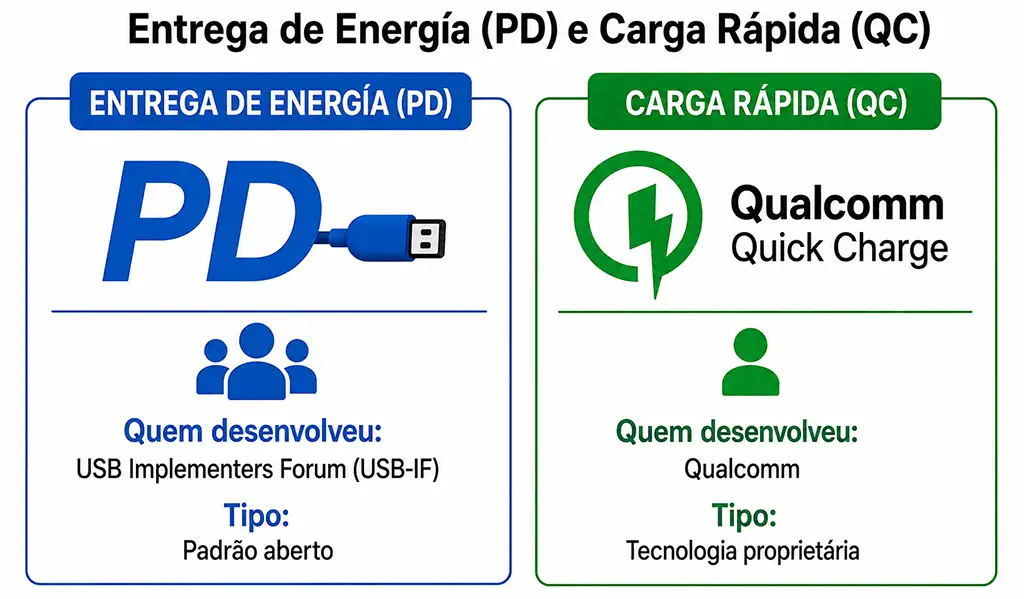

Power Delivery é um desenvolvimento do Fórum de Implementadores USB, o criador de normas USB.

Carga rápida – um desenvolvimento da Qualcomm

No início de 2010, o desenvolvimento de tecnologia para gadgets de carregamento rápido envolveu não só a Qualcomm, mas também outras empresas que tentaram tomar uma posição de liderança neste segmento. Existem também protocolos deste tipo.

  • MediaTek Pump Express
  • Carregamento rápido adaptável Samsung
  • Oposto ao Super VOOC Flash Charge, também conhecido como Dash Charge ou Warp Charge em dispositivos OnePlus e Dart Charge em dispositivos Realme.
  • Huawei SuperCharge
  • Anker PowerIQ
  • Carregamento rápido do Google
  • Motorola TurboPower

Mas estes protocolos não são amplamente utilizados. O mais popular foi o Power Delivery, que é suportado por muitos dispositivos, incluindo alguns dispositivos Apple. O Carregamento Rápido é também utilizado principalmente em alguns dispositivos com processadores e carregadores da Qualcomm de fabricantes chineses. A compatibilidade com o protocolo Power Delivery expandiu o uso de Carregamento Rápido.

Como funciona a entrega de energia e o carregamento rápido

Como disse anteriormente, o dispositivo que recebe energia através do protocolo PD ou QC diz ao dispositivo que dá energia qual a voltagem necessária para o carregamento. Os protocolos mais recentes têm muitas características, incluindo o carregamento rápido e a capacidade de personalizar o algoritmo de carregamento. Por exemplo, para prolongar a duração da bateria, o carregamento rápido é executado até 80% da capacidade da bateria, e o carregamento padrão é executado quando 80% é atingido. O dispositivo é carregado através dos fios dedicados à carga; o controlador controla a tensão de carga através de fios de sinal separados. Se consultar a especificação USB C, um cabo com todas as funções tem uma estrutura bastante complicada. Infelizmente, os fabricantes de cabos USB tipo C poupam dinheiro e fabricam cabos especificamente para certas necessidades.

Que cabos suportam o Fornecimento de Energia e Carga Rápida

Deve saber que apenas os cabos USB C a USB C suportam o carregamento rápido porque têm fios que transportam os sinais de controlo. Dirá: “Mas já vi cabos USB A a USB C à venda que suportam o carregamento rápido”.

Isso não é verdade; é que alguns fabricantes fazem batota ao dizer que vendem cabos USB A com suporte de QC. Um tal cabo não suporta QC. Tais cabos são feitos de material de alta qualidade (cobre) e têm secção transversal suficiente para transportar corrente do carregador para o dispositivo que está a ser carregado, e o próprio dispositivo irá consumir tanta energia quanto necessitar. Se tiver um carregador de telefone USB A de 18W, este é classificado a três amperes por defeito. Uma vez que o seu smartphone está equipado com uma função de carregamento rápido, por defeito, pode consumir três amperes. Mas isto não significa de forma alguma suporte de QC.

Voltagens, corrente e potência suportadas por Fornecimento de Energia e Carga Rápida

O princípio de aumentar a potência dos dispositivos de carga rápida é o seguinte, a corrente é a mesma, a tensão é mais elevada e, naturalmente, a potência de carga do dispositivo é aumentada.

De acordo com a norma, a Entrega de Energia e a Carga Rápida têm estas especificações.

Voltagens (V)Actual (A)Potência nominal (W)Tipo de cabo
+53.015Norma Gama de potências (SPR)
+93.027Norma Gama de potências (SPR)
+153.045Norma Gama de potências (SPR)
+205.0100Norma Gama de potências (SPR)
+285.0140Alargado Gama de potências (EPR)
+365.0180Alargado Gama de potências (EPR)
+485.0240Alargado Gama de potências (EPR)

Os fabricantes chineses adicionaram apoio adicional para 12V e 24V. Estas tensões não são solicitadas para dispositivos de carregamento, mas sim para dispositivos de alimentação como reserva ou na ausência de energia da rede eléctrica. É necessário para a alimentação de routers e câmaras de vigilância. Por exemplo, os Bancos de Energia Baseus suportam 12V. Para alimentar o router, um cabo único USB C para DC. O cabo tem um chip incorporado que determina a voltagem que deve ser emitida pelo banco de energia.

Gama de Potência Padrão (SPR) vs Gama de Potência Alargada (EPR)

A diferença entre SPR e EPR é esta.

O SPR utiliza um fio CC para transmitir sinais; a fonte de alimentação começa a emitir uma tensão específica quando recebe o sinal. Durante o processo de carregamento, a tensão já não é regulada.

EPR – o fio V CONN é utilizado para enviar sinais à fonte de alimentação, e os dispositivos podem comunicar entre si durante a carga, alterando a tensão em passos de 0,1V à medida que o dispositivo é carregado.

Assim, já viu cabos USB C com capacidade de carregamento de 100W ou 240W. É verdade; de acordo com a norma, tal cabo deve ser marcado EPR, embora isto só seja por vezes respeitado.
