A Intel utilizou muitas soluções gráficas integradas diferentes em seus processadores ao longo dos anos. Os nomes dessas soluções gráficas evoluíram gradualmente de Intel GMA e Intel HD Graphics para Intel Iris, UHD Graphics, Iris Xe e as mais recentes soluções gráficas Intel Arc. Algumas famílias de gráficos também foram lançadas em várias versões e utilizadas em diferentes gerações de processadores.

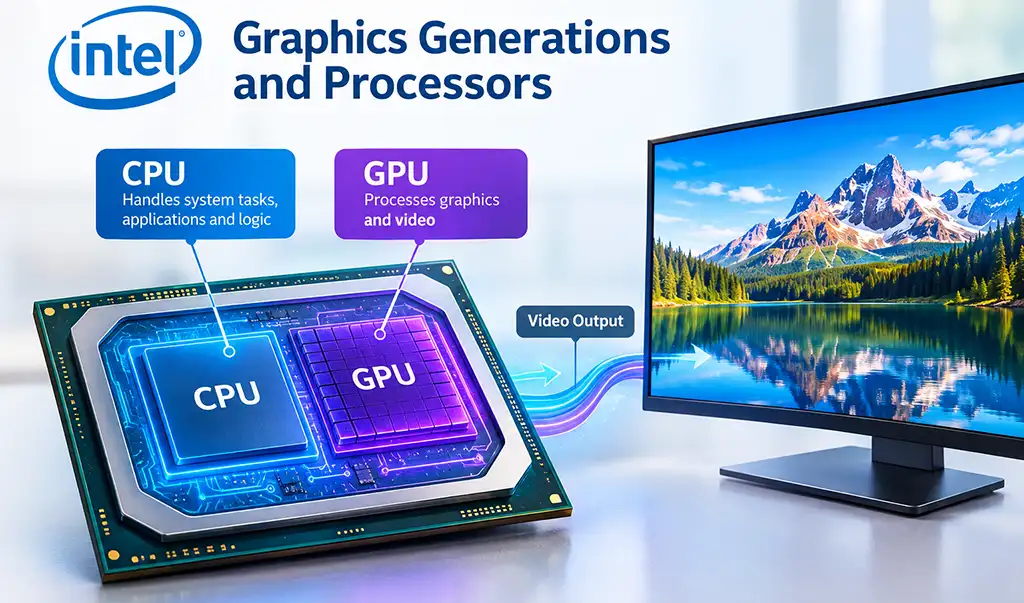

Os gráficos integrados estão presentes em praticamente todos os processadores para laptops e em alguns processadores para desktops, eliminando a necessidade de uma placa gráfica separada. No entanto, a Intel também fabrica processadores sem gráficos integrados, especificamente modelos projetados para serem usados em conjunto com uma placa gráfica dedicada.

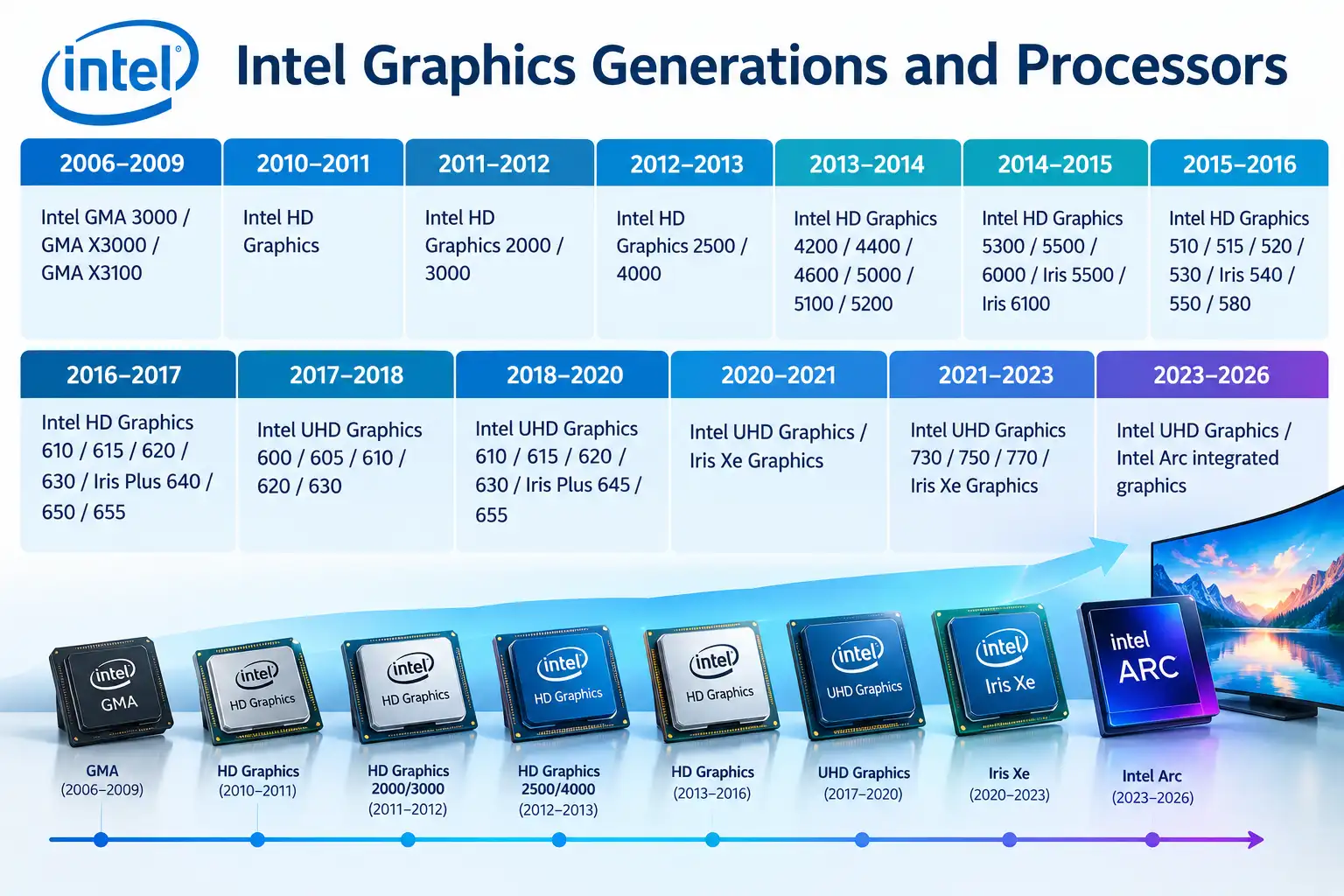

A tabela abaixo apresenta uma visão cronológica das principais soluções gráficas integradas utilizadas nos processadores Intel, juntamente com suas datas aproximadas de lançamento. Isso facilita acompanhar a evolução dos gráficos integrados da Intel, desde as primeiras soluções GMA até as arquiteturas gráficas modernas.
| Período | Intel Graphics |
|---|---|
| 2006–2009 | Intel GMA 3000 / GMA X3000 / GMA X3100 |
| 2010–2011 | Intel HD Graphics |
| 2011–2012 | Intel HD Graphics 2000 / 3000 |
| 2012–2013 | Intel HD Graphics 2500 / 4000 |
| 2013–2014 | Intel HD Graphics 4200 / 4400 / 4600 / 5000 / 5100 / 5200 |
| 2014–2015 | Intel HD Graphics 5300 / 5500 / 6000 / Iris 5500 / Iris 6100 |
| 2015–2016 | Intel HD Graphics 510 / 515 / 520 / 530 / Iris 540 / 550 / 580 |
| 2016–2017 | Intel HD Graphics 610 / 615 / 620 / 630 / Iris Plus 640 / 650 / 655 |
| 2017–2018 | Intel UHD Graphics 600 / 605 / 610 / 620 / 630 |
| 2018–2020 | Intel UHD Graphics 610 / 615 / 620 / 630 / Iris Plus 645 / 655 |
| 2020–2021 | Intel UHD Graphics / Iris Xe Graphics |
| 2021–2023 | Intel UHD Graphics 730 / 750 / 770 / Iris Xe Graphics |
| 2023–2026 | Intel UHD Graphics / Intel Arc Graphics integrados |
Intel GMA
Intel GMA (Graphics Media Accelerator) é uma das primeiras famílias de soluções gráficas integradas da Intel, utilizada antes da introdução do Intel HD Graphics. Nas primeiras gerações, a unidade de processamento gráfico (GPU) fazia parte do chipset, e não do processador. Em outras palavras, um único encapsulamento do processador continha dois processadores separados: a CPU e a GPU. Entre os modelos conhecidos estão GMA 950, GMA 3000, GMA X3000 e GMA X3100.
As primeiras soluções GMA foram projetadas principalmente para saída de vídeo, gráficos de desktop, reprodução de vídeo e aceleração 3D básica. A GMA X3000 introduziu uma arquitetura mais programável com recursos de execução unificados.
Os gráficos integrados eram significativamente inferiores às placas gráficas dedicadas e serviam como uma alternativa de baixo custo para recursos gráficos básicos.
Intel HD Graphics
O sistema Intel HD Graphics foi lançado junto com os processadores Intel Core de primeira geração. Nos primeiros processadores da série Westmere, a CPU e a GPU eram chips separados alojados em um único encapsulamento. Na arquitetura Sandy Bridge, a Intel integrou a CPU e a GPU em um único die. A arquitetura Sandy Bridge também introduziu a tecnologia Intel Quick Sync Video, que fornece aceleração de hardware dedicada para codificação e transcodificação de vídeo.
Intel HD Graphics 2000 e 3000
Os núcleos gráficos HD Graphics 2000 e HD Graphics 3000 foram introduzidos em 2011 junto com os processadores Intel Core de segunda geração, baseados na arquitetura Sandy Bridge.
O HD Graphics 2000 tinha 6 unidades de execução (EUs), enquanto o HD Graphics 3000 tinha 12 EUs, tornando o HD Graphics 3000 a versão mais potente. Ambos os processadores gráficos utilizavam memória de sistema DDR3 compartilhada em vez de memória gráfica dedicada.
Sandy Bridge também foi a geração em que a Intel integrou a CPU e a GPU em um único die físico. Outra inovação importante foi a tecnologia Quick Sync Video, que fornecia hardware dedicado para codificação e transcodificação de vídeo, um recurso que posteriormente se tornou padrão.
Intel HD Graphics 2500 e 4000
Os núcleos gráficos HD Graphics 2500 e HD Graphics 4000 foram introduzidos em 2012 junto com os processadores Intel Core de terceira geração, baseados na arquitetura Ivy Bridge.
A arquitetura Ivy Bridge também introduziu o processo de fabricação de 22 nm da Intel para esses processadores. Os gráficos integrados passaram a oferecer suporte ao DirectX 11, além de melhorias na decodificação de vídeo por hardware, no processamento de vídeo e no suporte a vários monitores.
Intel HD Graphics 4200, 4400, 4600, 5000, 5100 e 5200
Esses processadores gráficos foram introduzidos em 2013 junto com os processadores Intel Core de quarta geração, baseados na arquitetura Haswell.
A Intel aumentou significativamente o número de unidades de execução. Os modelos HD Graphics 4200, 4400 e 4600 tinham 20 EUs, enquanto os modelos de maior desempenho HD Graphics 5000, 5100 e 5200 chegavam a 40 EUs.
A série HD Graphics 5000 foi usada principalmente em processadores móveis. O modelo Iris Pro Graphics 5200, de maior desempenho, foi além ao adicionar 128 MB de eDRAM, que funcionava como um cache de alta velocidade e reduzia os gargalos de desempenho causados pela largura de banda da memória do sistema.
A arquitetura Haswell também adicionou suporte ao DirectX 11.1 e melhorou o hardware para processamento multimídia.
Intel HD Graphics 5300, 5500 e 6000
Os processadores gráficos HD Graphics 5300, 5500 e 6000 pertenciam à geração Broadwell, introduzida em 2014–2015. Broadwell foi a primeira geração de processadores Intel Core para o mercado de massa fabricada usando um processo de 14 nm.
O HD Graphics 5500 tinha 24 unidades de execução (EUs), enquanto o HD Graphics 6000 tinha 48. Assim, o modelo 6000 tinha o dobro de unidades de execução do modelo 5500.
A Intel também melhorou a eficiência energética e os recursos de processamento multimídia. Essas mudanças foram particularmente importantes para laptops, nos quais os gráficos integrados precisavam oferecer maior desempenho sem um aumento significativo no consumo de energia. A Intel continuou usando eDRAM em algumas configurações gráficas móveis de maior desempenho.
Intel Iris e Iris Pro
Iris era uma linha de soluções gráficas integradas da Intel que oferecia maior desempenho. Ela foi utilizada em alguns processadores móveis das gerações Broadwell e Skylake.
A arquitetura Skylake apresentava soluções gráficas como Iris 540, Iris 550 e Iris Pro 580. O Iris Pro 580 tinha 72 unidades de execução (EUs) e 128 MB de eDRAM, fornecendo significativamente mais recursos para realizar operações do que as soluções HD Graphics padrão do mesmo período. Pode-se dizer que esses processadores gráficos começaram a alcançar o desempenho de placas gráficas dedicadas de médio porte.
Intel HD Graphics 510, 515, 520 e 530
Os processadores gráficos HD Graphics 510, 515, 520 e 530 foram introduzidos junto com os processadores Skylake em 2015. A Intel alterou sua convenção de nomenclatura, substituindo os números de modelo anteriores das séries 4000 e 5000 pelas designações da série 500.
O HD Graphics 510 tinha 12 EUs, enquanto HD Graphics 515, 520 e 530 tinham 24 EUs cada. O HD Graphics 520 foi amplamente utilizado em processadores móveis, enquanto o HD Graphics 530 foi usado em processadores Core para desktops de maior desempenho.
A arquitetura Skylake introduziu suporte ao DirectX 12 e OpenCL 2.0, além de melhorias no processamento multimídia e no suporte a monitores de alta resolução.
Intel HD Graphics 610, 615, 620 e 630
Os processadores gráficos HD Graphics 610, 615, 620 e 630 foram introduzidos junto com os processadores Kaby Lake em 2016–2017. O HD Graphics 610 tinha 12 EUs, enquanto HD Graphics 615, 620 e 630 tinham 24 EUs cada. Portanto, em termos do número de unidades de execução, a maioria dos modelos permanecia semelhante às versões equivalentes baseadas em Skylake.
As mudanças mais significativas foram feitas no mecanismo de mídia. O Kaby Lake apresentava uma aceleração de hardware significativamente melhorada para os formatos HEVC/H.265 e VP9, incluindo vídeo de 10 bits. Como resultado, a plataforma tornou-se muito mais adequada para reprodução de vídeo 4K com aceleração de hardware, reduzindo simultaneamente a carga sobre a CPU.
Intel UHD Graphics
A Intel começou a usar o nome “UHD Graphics” em várias gerações e segmentos de produtos. Entre os modelos estavam UHD Graphics 600, 605, 610, 620 e 630.
Por exemplo, o UHD Graphics 630 foi utilizado em processadores Coffee Lake e tinha 24 EUs. Portanto, o nome “UHD” por si só não definia um nível específico de desempenho. O UHD Graphics 630 e o posterior UHD Graphics 770 pertencem a gerações diferentes e possuem arquiteturas e recursos diferentes.
Processadores desktop posteriores apresentaram UHD Graphics 730 e UHD Graphics 770. O UHD Graphics 770, utilizado no Alder Lake, aumentou o número de unidades de execução para 32 EUs, em comparação com 24 EUs no UHD Graphics 630. A Intel também continuou melhorando o mecanismo de mídia, o suporte a vídeo 4K e a decodificação HEVC e VP9, além de adicionar suporte de hardware para AV1 em gerações posteriores.
Intel Iris Xe Graphics
O Iris Xe Graphics surgiu com os processadores móveis Tiger Lake em 2020. Ele representou uma grande mudança arquitetônica porque era baseado na nova arquitetura gráfica Xe-LP da Intel, em vez da arquitetura mais antiga HD/UHD Graphics.
As configurações móveis do Iris Xe chegaram a 96 unidades de execução, um aumento significativo em relação às 24 EUs encontradas em muitas implementações anteriores do UHD Graphics. O Xe-LP também introduziu um mecanismo de mídia mais avançado com decodificação de AV1 por hardware, além de suporte ao DirectX 12 e recursos aprimorados para vários monitores.
O desempenho real do Iris Xe depende muito da configuração da memória. Como a GPU utiliza a memória do sistema em vez de VRAM dedicada, uma memória mais rápida, como LPDDR4x ou LPDDR5, pode ter um efeito significativo no desempenho gráfico.
Intel Arc Graphics
Intel Arc representa a próxima geração. A arquitetura Xe HPG foi inicialmente utilizada nas placas gráficas dedicadas Intel Arc e, posteriormente, influenciou o desenvolvimento dos gráficos Arc integrados em alguns processadores Core Ultra.
Em comparação com o Iris Xe, as soluções gráficas Arc incorporam processadores XMX especializados para tarefas de inteligência artificial e unidades de ray tracing para ray tracing acelerado por hardware.
Nos processadores Core Ultra, os gráficos Arc integrados não são simplesmente uma versão do UHD Graphics ou Iris Xe com uma frequência de clock mais alta. Eles utilizam a nova arquitetura Xe, com recursos mais avançados de gráficos, mídia e inteligência artificial.
